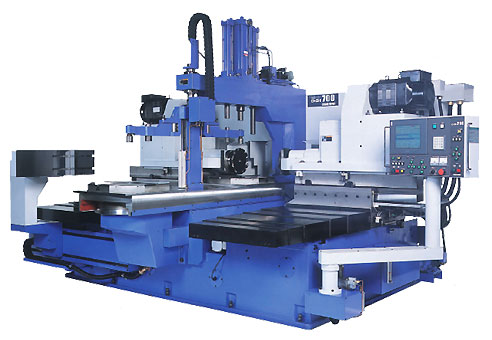

APC付き両頭側面加工機 DAI500Ⅱ/700Ⅱ

特徴

2パレット加工で生産効率アップ!他機との連携操作で時間、コストのムダをカット。

  • APC(パレットテーブル自動交換)で外段取り
  • 安定した精度とその維持
  • 生産性向上をはかる機能と使いやすい操作手順
  • ワークが簡単にセット出来る自動位置決め整列装置付き
    (DAI500はオプション)
  • 細長ワークにも対応、コーナー自由度面取りも可能

標準仕様

  DAI500Ⅱ DAI700Ⅱ
加工サイズ幅長さ 60~505mm 40~805mm
加工サイズ厚さ 8~180mm 8~230mm
カッター径 200mm 250mm
主軸回転数 90~380rpm 90~380rpm
切削送り速度 100~1,000mm/min 100~1,000mm/min
早送り速度 10,000mm/min 24,000mm/min
主軸モーター 11KW/4P 15KW/11KW
X軸送りモーター 1.8KWサーボモーター 2.9KWサーボモーター
Z軸送りモーター 0.85KWサーボモーター 1.8KWサーボモーター
油圧モータ 2.2KW/4P 3.75KW/4P
操作パネル 7.5インチ(TFTカラー) 10.4インチ(TFTカラー)
コーナ縦面加工装置
(面取り可能最大サイズ)
標準(幅+長さ=700) 標準(幅+長さ=1,000)
自動整列装置 手動(オプション可) 標準
機械重量 8,500kg 13,000kg

寸法図

正面図 側面図

※()内はDAI500となります。
